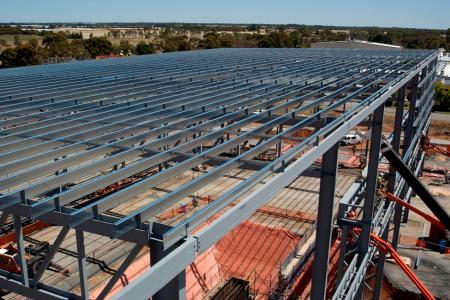

鋼結(jié)構(gòu)材料與結(jié)構(gòu)構(gòu)件
一、主鋼材的品種和牌號
鋼材的品種繁多，性能各異，在鋼結(jié)構(gòu)中采用的鋼材主要有二個種類，一是碳素結(jié)構(gòu)鋼（或稱普通碳素鋼），二是低合金結(jié)構(gòu)鋼。低合金鋼因含有錳、釩等合金元素而具有較高的強度。
二、連接材料
鋼結(jié)構(gòu)的連接是通過一定的方式將各個桿件連成整體。桿件間要保證正確的相互位置，以保證傳力和使用要求，連接部位應(yīng)有足夠的靜力強度和疲勞強度。因此，連接是鋼結(jié)構(gòu)設(shè)計和施工中重要的環(huán)節(jié)，鋼結(jié)構(gòu)的連接應(yīng)符合安全可靠、節(jié)省鋼材、構(gòu)造簡單和施工方便的原則。
鋼結(jié)構(gòu)的連接方法分為鉚接、焊接、普通螺栓和高強度螺栓連接，依據(jù)連接方法的不同，連接材料分為以下幾種。
1、鉚釘
2、普通螺栓
3、高強度螺栓
4、焊接材料: 焊接材料主要有電焊條、焊絲及焊劑。
三、高層鋼結(jié)構(gòu)材料選用的基本要求
（一）鋼材選用的原則
鋼材選用的原則是：既能使結(jié)構(gòu)安全可靠和滿足使用要求，又要最大可能節(jié)約鋼材和降低造價。不同使用條件，應(yīng)當(dāng)有不同的質(zhì)量要求。在一般結(jié)構(gòu)中當(dāng)然不宜輕易地選用優(yōu)質(zhì)鋼材，而在主要的結(jié)構(gòu)中更不能盲目地選用質(zhì)量很差的鋼材。就鋼材的力學(xué)性能來說，屈服點、抗拉強度、伸長率、冷彎性能、沖擊韌性等各項指標(biāo)，是從各個不同的方面來衡量鋼材質(zhì)量的指標(biāo)，在設(shè)計鋼結(jié)構(gòu)時，應(yīng)該根據(jù)結(jié)構(gòu)的特點，選用適宜的鋼材。鋼材選擇是否合適，不僅是一個經(jīng)濟問題，而且關(guān)系到結(jié)構(gòu)的安全和使用壽命。
選定鋼材時應(yīng)考慮下列結(jié)構(gòu)特點：
1、結(jié)構(gòu)的類型及重要性
由于使用條件、結(jié)構(gòu)所處部位等方面的不同，結(jié)構(gòu)可以分為重要、一般和次要三類。例如民用大跨度屋架、重級工作制吊車梁等就是重要的；普通廠房的屋架和柱等屬于一般的；梯子、欄桿、平臺等則是次要的，應(yīng)根據(jù)不同情況，有區(qū)別地選用鋼材的牌號。
2、荷載的性質(zhì)
按所承受荷載的性質(zhì)，結(jié)構(gòu)可分為承受靜力荷載和承受動力荷載兩種。在承受動力荷載的結(jié)構(gòu)或構(gòu)件中，又有經(jīng)常滿載和不經(jīng)常滿載的區(qū)別。因此，荷載性質(zhì)不同，就應(yīng)選用不同的牌號。例如對重級工作制吊車梁，就要選用沖擊韌性和疲勞性能好的鋼材，如Q345C或Q235C。而對于一般承受靜力荷載的結(jié)構(gòu)或構(gòu)件，如普通焊接屋架及柱等（在常溫條件下），可選用Q235BF。
3、連接方法
連接方法不同，對鋼材質(zhì)量要求也不同。例如焊接的鋼材，由于在焊接過程中不可避免地會產(chǎn)生焊接應(yīng)力、焊接變形和焊接缺陷，在受力性質(zhì)改變和溫度變化的情況下，容易引起缺口敏感，導(dǎo)致構(gòu)件產(chǎn)生裂紋，甚至發(fā)生脆性斷裂，所以焊接鋼結(jié)構(gòu)對鋼材的化學(xué)成分、力學(xué)性能和可焊性都有較高的要求。如鋼材中的碳、硫、磷的含量要低，塑性和韌性指標(biāo)要高，可焊性要好等。但對非焊接結(jié)構(gòu)（如用高強度螺栓連接的結(jié)構(gòu)），這些要求就可放寬。
（二）高層鋼結(jié)構(gòu)材料選用的基本要求
1、高層鋼結(jié)構(gòu)所用鋼材的鋼種、鋼號、強度設(shè)計值、選用原則及所要求保證的機械性能、化學(xué)成分限值等以及連接所用的焊接材料、螺栓緊固件等材料的要求，除將鋼材的冷彎性能作為基本保證條件外，其它基本上與一般鋼結(jié)構(gòu)相同，對厚板鋼材的強度設(shè)計值應(yīng)按《高層建筑鋼結(jié)構(gòu)設(shè)計與施工規(guī)程》的規(guī)定執(zhí)行。此外，Q235A級普通碳素結(jié)構(gòu)鋼只宜作次要的非焊接構(gòu)件。
2、抗震高層建筑鋼結(jié)構(gòu)的鋼材性能，還應(yīng)滿足下述要求：
（1）鋼材屈強比不低于1.2，按8度和8度以上抗震設(shè)防的結(jié)構(gòu)不低于1.5；
（2）有明顯的屈服臺階，伸長率大于20%，且有保持延性的良好可焊性；
（3）甲、乙類高層建筑鋼結(jié)構(gòu)的鋼材屈服點不宜超過其標(biāo)準(zhǔn)值的10%。
3、承重結(jié)構(gòu)處于外露和低溫環(huán)境時，其鋼材還應(yīng)考慮耐大氣腐蝕和避免低溫冷脆的要求。
4、采用焊接連接的梁-柱節(jié)點范圍內(nèi)，當(dāng)節(jié)點約束較強，板厚大于50mm，并承受沿板厚方向的拉力作用時，應(yīng)附加要求板厚方向的伸長率保證（大于20%～25%），以防止層狀撕裂。
5、同一高層結(jié)構(gòu)中，根據(jù)構(gòu)件所處的部位，受力情況的不同可分別選用不同的鋼號及強度級別的鋼材。
6、圍護結(jié)構(gòu)及組合板所用的壓型鋼板，宜采用Q235鋼。
7、高層鋼結(jié)構(gòu)中所采用的抗剪栓焊釘，其釘桿磁環(huán)等材料應(yīng)符合有關(guān)標(biāo)準(zhǔn)規(guī)定的要求，其施焊應(yīng)采用專用焊機焊具，以保證其抗剪承載力。
8、高層建筑鋼結(jié)構(gòu)的組合樓板及組合構(gòu)件所用的混凝土標(biāo)號、鋼筋及其設(shè)計強度，以及輕骨料混凝土材料等，應(yīng)符合國家現(xiàn)行規(guī)范的要求。
文章來源：上海佰金 www.baijisnteel.com 更多寶鋼彩涂板資訊
